變電站電器設備交流耐壓諧振裝置主要針對220KV及以下變電站一次電氣設備交流耐壓試驗設計制造�？砂匆�(guī)程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

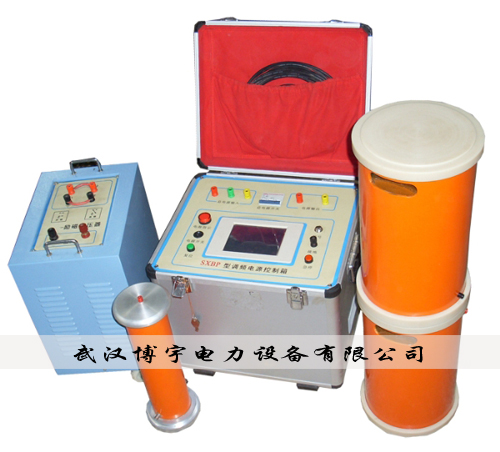

　　變電站電器設備交流耐壓諧振裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。　

串聯諧振、串聯諧振變壓器、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振原理、串聯諧振應用、調頻諧振試驗裝置、諧振耐壓裝置、調頻諧振

該系列裝置與國內同類產品相比，具有多種關鍵優勢：
　　1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
　　2、變頻控制源容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；采用220V或380V單相電源，方便現場取電。
　　3、配置靈活�？蛇x配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。

◆ 額定輸出電壓：0～500KV（AC有效值）及其以下

◆ 輸出頻率：20～300Hz

◆ 諧振電壓波形：純正弦波,波形畸變率＜1.0%

◆ 最大試驗容量：1000KVA及其以下

◆ 工作制：滿功率輸出下,一次連續工作時間15min

◆ 品質因數：30～90

◆ 頻率調節靈敏度：0.1Hz,不穩定度＜0.05%

◆ 工作電源：380/220V±15%/50Hz±5%

◆ 系列產品配置及適用范圍

產品型號名稱	試品對象適用范圍	主要配置參數
		變頻源1臺	勵磁變1臺	諧振電抗器
BYXZ27/54/108-108 變頻諧振升壓裝置 試驗頻率：45～300Hz	31500kVA及以下35kV電力變	5kW	5kVA	27kV/1A 4臺 頻率≥45Hz
	35kV斷路器及閉母線、絕緣子
	10kV（300mm2）電纜2000m
	35kV（300mm2）電纜500m
BYXZ54/108/216-216 變頻諧振升壓裝置 試驗頻率：45～300Hz	110kVA斷路器及母線	10kW	10kVA	54kV/1A 4臺 頻率≥45Hz
	110kVA GIS≤10隔斷
	35kV（300mm2）電纜1500m
	10kV（300mm2）電纜3000m
	110kV全絕緣主變壓器
BYXZ65/130/260-520 變頻諧振升壓裝置 試驗頻率：45～300Hz	110kVA斷路器及母線	25kW	25kVA	65kV/2A 4臺 頻率≥45Hz
	110kVA GIS≤10隔斷
	110kV（300mm2）電纜800m
	35kV（300mm2）電纜3000m
	10kV（300mm2）電纜6000m
	110kV全絕緣主變壓器
BYXZ250/500-500 諧振升壓裝置 試驗頻率：45～65Hz	220kVA及以下電壓互感器、電流互感器	20kW	20kVA	50kV/2A 5臺 頻率：45～65Hz 1000PF分壓器 1臺
	220kVA及以下穿墻套管
	220kVA及以下支柱絕緣子、隔離開關
	220kV及以下斷路器
	220kV及其以下絕緣工器具

注：可根據試品對象參數定制解決方案
