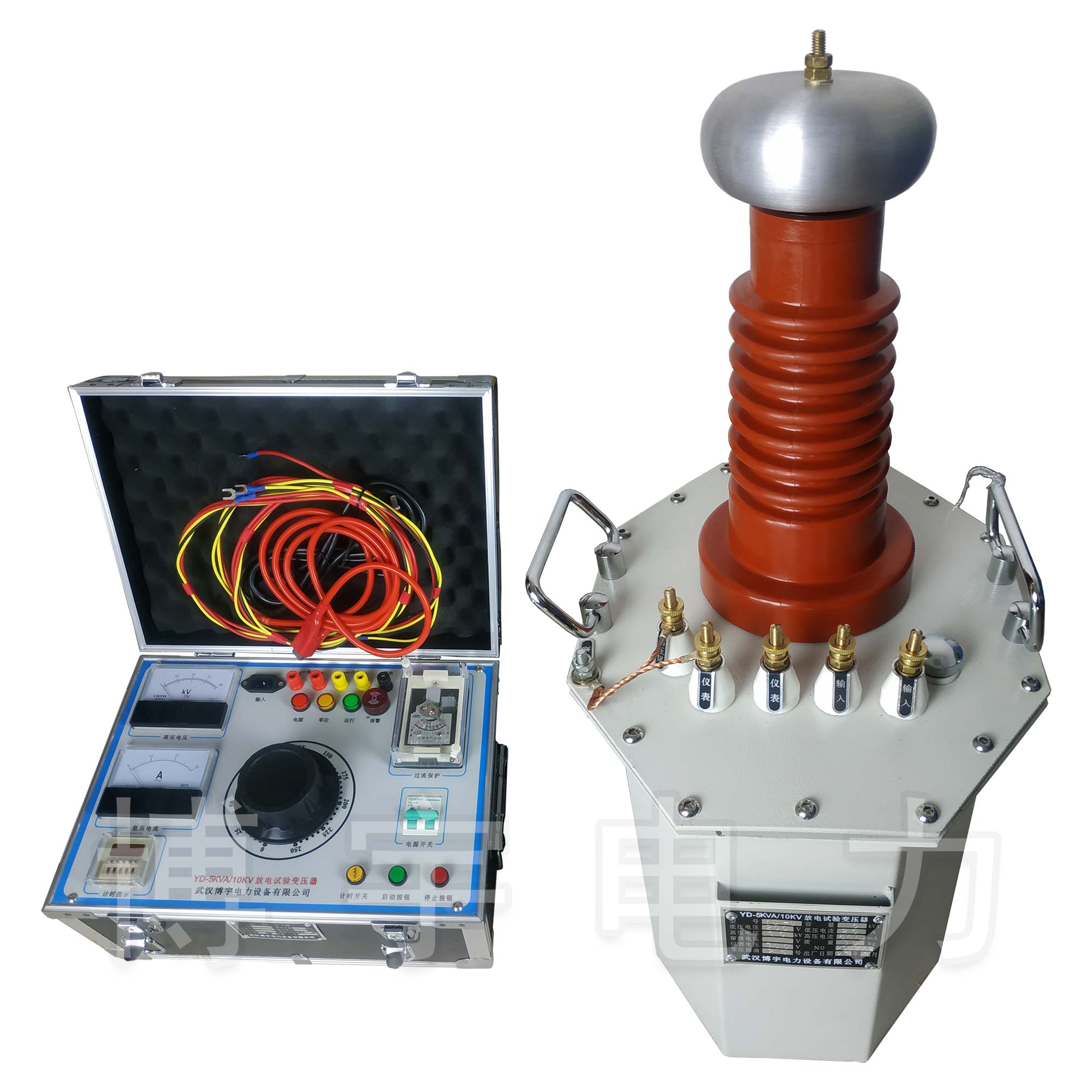

YD(JZ)系列油浸式高壓試驗變壓器
參考標準: DL/T 848.2-2004,JB∕T 9641-1999
說 明 書: 『在線閱讀』 『PDF下載』 『DOC下載』
027-87455611
在線聯系:
在線聯系:
產品簡介
YD(JZ)系列油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的輕型交直流高壓試驗變壓器是在YD(JZ)系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
YD(JZ)系列油浸式試驗變壓器用于提供高壓交直流電源。本系列產品是供輸配電設備、絕緣工具、絕緣材料及各種產品檢測絕緣強度試驗的主要設備。
YD(JZ)系列油浸式試驗變壓器用于提供高壓交直流電源。本系列產品是供輸配電設備、絕緣工具、絕緣材料及各種產品檢測絕緣強度試驗的主要設備。
產品別名
高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓發生器、高壓升壓器、高壓耐壓機、高壓耐壓儀
產品特性
產品結構緊湊,通用性強,使用方便,性能穩定,特別方便用戶在現場檢測各種電器設備的絕緣性能。有交流、交直流、交流串激三種類型。
產品參數
規格型號 | 容量 (kVA) |
高壓電壓 (kV) |
高壓電流 (mA) |
低壓輸入 | 變比 (高/儀) |
溫升℃ (30分鐘) | |
電壓(V) | 電流(A) | ||||||
YD(JZ)1.5/50 | 1.5 | 50 | 30 | 200 | 7.5 | 500 | 10 |
YD(JZ)3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10 |
YD(JZ)5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10 |
YD(JZ)10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10 |
YD(JZ)20/50 | 20 | 50 | 400 | 380 | 53 | 500 | 10 |
YD(JZ)30/50 | 30 | 50 | 600 | 380 | 79 | 500 | 10 |
YD(JZ)50/50 | 50 | 50 | 1000 | 380 | 12 | 500 | 10 |
YD(JZ)5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 |
YD(JZ)10/100 | 10 | 100 | 100 | 200 | 50 | 1000 | 10 |
YD(JZ)20/100 | 20 | 100 | 200 | 380 | 53 | 1000 | 10 |
YD(JZ)30/100 | 30 | 100 | 300 | 380 | 79 | 1000 | 10 |
YD(JZ)50/100 | 50 | 100 | 500 | 380 | 132 | 1000 | 10 |
YD(JZ)20/150 | 20 | 150 | 133 | 380 | 53 | 1000 | 10 |
YD(JZ)30/150 | 30 | 150 | 200 | 380 | 80 | 1000 | 10 |
YD(JZ)50/150 | 50 | 150 | 333 | 380 | 132 | 1000 | 10 |
YD(JZ)100/150 | 100 | 150 | 667 | 380 | 263 | 1000 | 10 |
YD(JZ)50/200 | 50 | 200 | 250 | 380 | 132 | 1000 | 10 |
YD(JZ)100/200 | 100 | 200 | 500 | 380 | 263 | 1000 | 10 |
YD(JZ)150/200 | 150 | 200 | 750 | 380 | 395 | 1000 | 10 |
YD(JZ)200/200 | 200 | 200 | 1000 | 380 | 526 | 1000 | 10 |
YD(JZ)300/200 | 300 | 200 | 1500 | 380 | 790 | 1000 | 10 |
YD(JZ)50/300 | 50 | 300 | 170 | 380 | 132 | 1000 | 10 |
YD(JZ)100/300 | 100 | 300 | 333 | 380 | 263 | 1000 | 10 |
YD(JZ)150/300 | 150 | 300 | 500 | 380 | 395 | 1000 | 10 |
YD(JZ)200/300 | 200 | 300 | 667 | 380 | 526 | 1000 | 10 |
YD(JZ)300/300 | 300 | 300 | 3000 | 380 | 790 | 1000 | 10 |
注:該系列產品中有200V抽頭,可二臺或三臺串級成100kV、150kV、200kV、300kV及更高的高電壓。根據用戶需要,在高壓繞組中可抽出5–15kV的中壓抽頭,供高壓電機作交流耐壓試驗。
●單臺輸出電壓:0~300KV
●單臺輸出容量:1~600KVA
●電源:AC 220V或380V
●單臺輸出容量:1~600KVA
●電源:AC 220V或380V
注:本公司可以按用戶要求生產各種規格的試驗變壓器.且保正質量.
