取油樣三通閥使用方法

 BY2003系列油、氣取樣三通閥使用方法

1.  取油樣的容器

       應使用經密封檢查試驗合格的玻璃注射器取油樣。當注射器充有油樣時，芯子能按油體積隨溫度的變化自由滑動，使內外壓力平衡。

2.  取油樣的方法

        從設備中取油樣的全過程應在全密封的狀態下進行，油樣不得與空氣接觸。

        一般對電力變壓器及電抗器可在運行中取油樣。對需要設備停電取樣時，應在停運后盡快取樣。對于可能產生負壓的密封設備，禁止在負壓下取樣，以防止負壓進氣。

        設備的取樣閥門應配上帶有小嘴的連接器，在小嘴上接軟管。取樣前應排除取樣管路中及取樣閥門內的空氣和“死油”，所用的膠管應盡可能的短，同時用設備本體的油沖洗管路（少油量設備可不進行此步驟）。取油樣時油流應平緩。

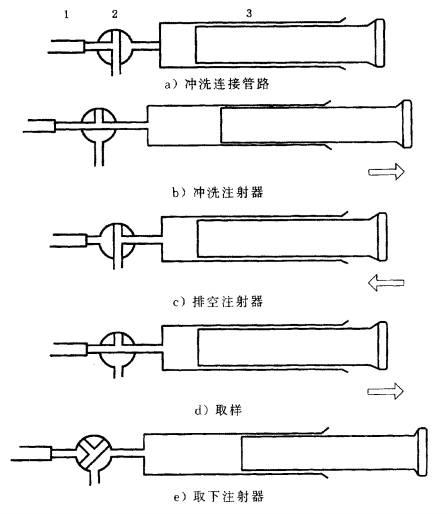

        用注射器取樣時，最好在注射器和軟管之間接一小型金屬三通閥，如圖l所示。按下述步驟取樣：將“死油”經三通閥排掉；轉動三通閥使少量油進入注射器；轉動三通閥并推壓注射器芯子，排除注射器內的空氣和油；轉動三通閥使油樣在靜壓力作用下自動進入注射器（不應拉注射器芯子，以免吸入空氣或?qū)τ蜆用摎猓�。�?dāng)取到足夠的油樣時，關閉三通閥和取樣閥，取下注射器，用小膠頭封閉注射器（盡量排盡小膠頭內的空氣）。整個操作過程應特別注意保持注射器芯子的干凈，以免卡澀。

1-連接管；2-三通閥；3-注射器

上圖為用注射器取樣示意圖

3.  從氣體繼電器放氣嘴取氣樣

3.1 概述

        當氣體繼電器內有氣體聚集時，應取氣樣進行色譜分析。這些氣體的組分和含量是判斷設備是否存在故障及故障性質的重要依據之一。為減少不同組分有不同回溶率的影響，必須在盡可能短的時間內取出氣樣，并盡快進行分析。

3.2 取氣樣的容器

      應使用經密封檢查試驗合格的玻璃注射器取氣樣。取樣前應用設備本體油潤濕注射器，以保證注射器滑潤和密封。

3.3 取氣樣的方法

      取氣樣時應在氣體繼電器的放氣嘴上套一小段乳膠管，乳膠管的另一頭接一個小型金屬三通閥與注射器連接（要注意乳膠管的內徑與氣體繼電器的放氣嘴及金屬三通閥連接處要密封）。操作步驟和連接方法如圖1所示：轉動三通閥，用氣體繼電器內的氣體沖洗連接管路及注射器（氣量少時可不進行此步驟）；轉動三通閥，排空注射器；再轉動三通閥取氣樣。取樣后，關閉放氣嘴，轉動三通閥的方向使之封住注射器口，把注射器連同三通閥和乳膠管一起取下來，然后再取下三通閥，立即改用小膠頭封住注射器（盡可能排盡小膠頭內的空氣）。對繼電器的取氣管已引到地面的設備，要注意先排掉取氣管內的油再取氣樣。

      取氣樣時應注意不要讓油進入注射器并注意人身安全。

4.  樣品的保存和運輸

      油樣和氣樣應盡快進行分析，為避免氣體逸散，油樣保存期不得超過4天，氣樣保存期應更短些。在運輸過程及分析前的放置時間內，必須保證注射器的芯子不卡澀。

    油樣和氣樣都必須密封和避光保存，在運輸過程中應盡量避免劇烈振蕩。油樣和氣樣空運時要避免氣壓變化的影響。
