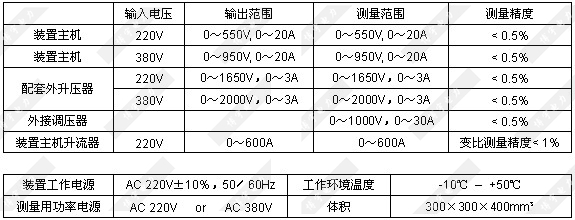

互感器伏安特性綜合測試儀的基本結構及技術參數

技術特點
  全自動型測試儀  僅需進行數字設定，設定最高測試電壓、最大電流和步長，裝置將自動從零逐步升壓。可全自動地將伏安特性曲線測試描繪出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。快捷、簡單、方便。無需計算機知識，極易掌握。
  功能全面  可測試保護CT伏安特性、5％和10％誤差曲線，變比、極性，還可以輸出大電流用于測試CT的二次回路。
  不接觸測試，安全性高   全微機化裝置，設定好后完全不需人工接觸而全自動進行測試�？墒箿y(cè)試人員遠離高壓電路，確保測試人員安全，可靠性高。
  可外接調壓器進行試驗   若裝置單機的輸出電壓、電流不能滿足要求，也可以采用用戶自備的調壓器與裝置連接進行測試。外接調壓器試驗接線和測試方法非常簡單。
  輸出容量大   伏安特性試驗最大輸出高達1000V、10A，短時可達20A。采用外接調壓器最大輸出可達1500V、20A；變比測試最大電流高達600A。
  可選外接升壓器、升流器   選配的外接升壓器最高可升至2000V、3A，選配的升流器可升至900A，3000VA。采用外接升壓器可用于做500KV等級1A電流互感器的伏安特性試驗。
  大屏幕圖形LCD、全漢化圖形界面   測試時直接顯示伏安曲線圖，清晰美觀，直觀方便。面板自帶打印機，可隨時打印曲線圖及測試數據。
  旋轉鼠標操作   采用光電旋轉鼠標進行操作。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作非常方便簡單，使用壽命長。
  大容量存儲器，可存儲多組測試數據  數據掉電不會丟失，可測完回辦公室調出打印以及上傳至電腦保存。
  雙操作方式  設置有RS232通信接口，可以聯接筆記本電腦進行操作。單機操作的數據可以保存，上傳至電腦保存、顯示、編輯、打印。
  方便攜帶    體積小，重量輕，便于流動試驗。
