指針式有線核相儀使用方法

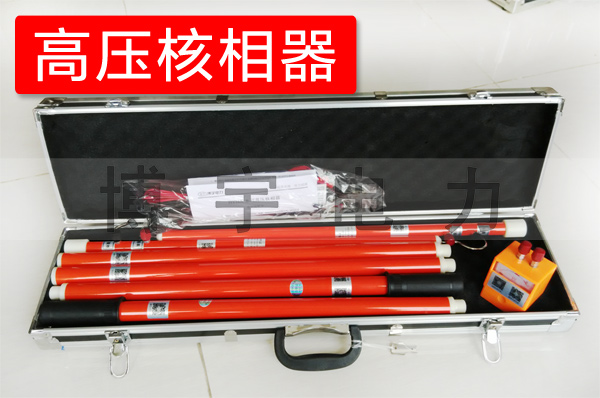

一、產品簡介

核定相位是電力系統一項經常性、繁重、危險而又不可少的工作。BYHX系列高壓核相器采用金屬膜電阻降壓原理，通過觀察儀表指針判斷線路的同、異相，并有驗電、查找接地故障等功能。本產品輕便靈活，指針顯示，安全可靠，電力工作這一旦選用，將贊不絕口。產品有3KV、6KV、10KV、35KV、66KV、110KV、220KV等幾種不同規格,低壓有0.4KV。

二、使用方法

使用前將電阻桿部分與結緣桿部分連接起來，并將所配紅色線分別接于兩桿紅接線柱上，導線另兩頭接于儀表接線柱上緊固好，將所配置黑導線接于兩桿黑接線柱上緊固好，另一頭夾子接地，此時即可使用(0.4KV不用接地線)。

1、核對相位:將核相器主桿(帶表?xiàng)U)金屬鉤接于帶電甲側線路任一相(此時儀表有指示)，將另一桿(副桿)接于乙側線路任一相，如此時儀表指示為零或近于零時表明被測線路兩線相為同相，如此時表指針指示為兩個輸出之間的電位差(線電壓)，則兩相為異相。

2、驗電：按核相將兩桿連接好，主桿接上壓線，副桿接地或搭鐵橫擔上，也可接另一導線，如表指針指示較大時則表明線路有電，反之無電。

3、查找接地故障時：在中性點不直接接地的電力系統中，可用本儀器查找接地點，將主桿接于接地事故的線路上，副桿接于接地線及金屬構架或橫擔上此時儀表指示為零，當斷開帶事故某一設備時，儀表指示較大，此時接地消除。

三、注意事項

用前檢驗，將主桿任接一相上，負相接到另一相上，此時儀表指示為兩相之間線電壓，證明核相器工作正常，可以正常使用，使用時注意連接線切勿與地面或其他物品接觸。產品應放于干燥通風處，以免受潮。
