直流高壓發生器工作原理圖解

直流高壓發生器結合了電力電子技術，采用先進的PWM調制技術及大功率MOSFET器件，通過中頻倍壓整流而成。具有體積小、重量輕、穩定、可靠、靈敏等特點。

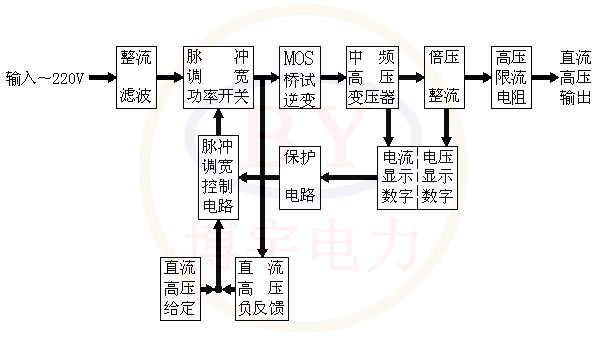

直流高壓發生器采用中頻倍壓電路，應用的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。

在高壓曝光之前，CT主控計算機發出指令并提供要求曝光的參數條件(KV、MA、KW)，直流高壓發生器接到指令后對本機狀態進行檢測，確認一切正常后發出高壓準備好的信息給CT主機，隨后CT主機下達曝光命令并傳送曝光控制脈沖到直流高壓發生器，發生器啟動旋轉陽極，激勵燈絲電流，調整高壓變壓器初級電壓達到CT要求參數值后，送出高壓發生器OK信息并開始產生高壓供給球管曝光，在整個曝光期間，不斷根據管電流的變化，及時調整高壓初級電壓以保證整個曝光過程產生平穩的脈沖高壓和較為恒定的管電流，一旦檢測到高壓參數異常，立即切斷并報出錯誤代碼。

直流高壓發生器是按照中國行業標準《便攜式直流高壓發生器通用技術條件》的要求研發生產的新一代便攜式直流高壓試驗器，適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。先進技術、進口元器件等使儀器更可靠、更穩定，倍壓筒體積小、容量大，過載能力強，便于現場作業試驗。
